Přehled

Představuje ideální řešení pro náhradu mechanických spínacích jednotek.
Snadná integrace a uvedení do provozu - nastavení dáno objednacím kódem.
Nízké pořizovací náklady.
Montáž na DIN lištu.
Minimální rozměry snižující nároky na rozměry rozvaděče.
Plně vyhovuje mezinárodním požadavkům na kvalitu, odolnost a emise.
Možno volit z několika variant ovládacího napětí (ac nebo dc).
Možno zvolit diagnostiku částečné poruchy zátěže (při použití paralelního zapojení více topných prvků) – indikace LED a alarmovým relé.

Specifikace

Jmenovité napětí:	100 ÷ 500V (+10% ÷ -15%)
Jmenovitý proud:	16A / 25A / 40A / 50A
Zátěž:	Odporová AC51
Řízení:	Logické spínání LGC – dc napětí - 5÷32Vdc LAC – ac napětí nízké – 30÷55Vac HAC - ac napětí vysoké – 85÷264Vac
Napájení elektroniky:	Interní (SELF)
Spínací režim:	Spínání při průchodu nulou (zpoždění 2÷3 periody)
Volitelné možnosti:	Diagnostika a indikace částečné poruchy zátěže (PLF) – pro LGC řízení, při použití paralelního zapojení více topných prvků – indikace LED a alarmovým relé. Externí pojistky včetně držáku

Dokumentace

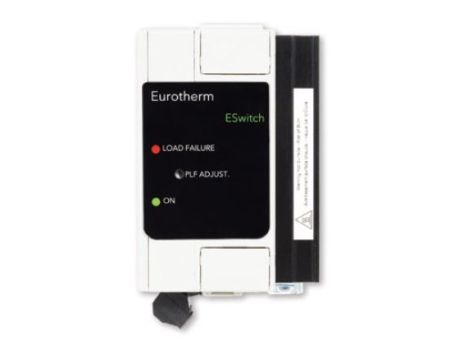

ESwitch
